电感滤波电路是用电感器构成的一种滤波电路，其滤波效果相当好．只是要求滤波电感的电感量较大，电路的成本比较高。电路口常便用π型Lc滤波电路．

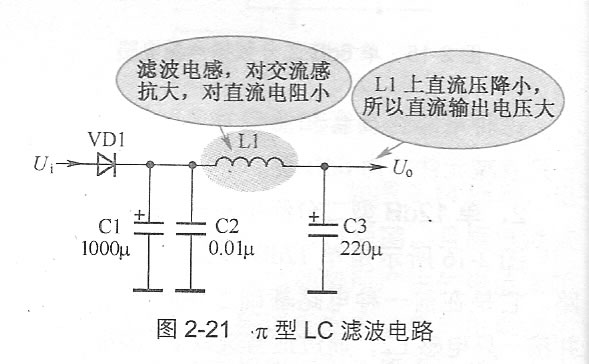

    图2—21所示是π型Lc滤波电路。电路中的cl和c3是滤波电容，c2是高频滤波电容，L1是滤波电感，L1代替π型Rc滤波电路中的滤波电阻。电容c1是主滤波电容，将整流电路输出电压中的绝大部分交流成分滤波到地。

   1．直流等效电路

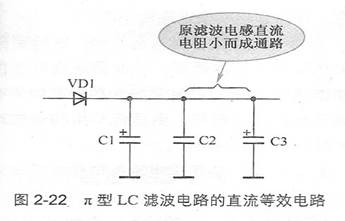

    图2-22所示是π型Lc滤波电路的直流等效电路，电感L1的直流电阻小到为零，就用一根导线代替。
    由于电感L1的直流电阻很小．所以直流电流流过Ll时在L1上严生的直流电压降很小．这一点比滤波电阻要好：

  2．交流等效电路

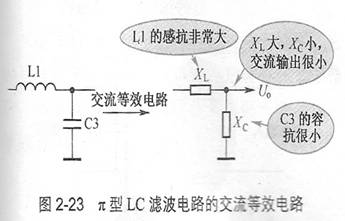

    图2-23所示是Ⅱ型Lc滤波电路的交流等效电路。

    对于交流成分而言．因为电感L1感抗的存在，且这一电感很大，这一感抗与电容C3的容抗（容抗很小）构成分压衰减电路（见交流等效电路)）对交流成分有很大的衰减作用，达到滤波的目的。
